沃博特6轴Mach3 USBCNC 数控雕刻机运动控制机器人视觉二次开发

更新：2019/2/17 13:24:54 点击：

品牌： wobot
型号：

产品介绍

维斯特智能科技(www.lzwest.com)产品分类，点击进入各分类栏
◇开关量控制Switch controller	◇数据采集控制DAQ controller
◇Matlab数据采集控制器Matlab DAQ controller	◇运动控制Motion controller
◇大数据与人工智能Big data and AI products	◇接口转换Interface converter
沃博特机器人(www.lzwobot.com)产品分类，点击进入各分类栏
◇桌面级工业机器人Desktop Industrial Robot	◇机器人控制器Robot controller
◇重载工业机器人Heavy-duty Industrial Robot	◇机器视觉Machine Vision
◇AGV机器人AGV Robot	◇机器人实训平台Robot Training Platform
◇服务机器人Service Robot	◇其他 Other

特色:

1、Mach3软件，可在任何Windows系统下使用（32位和64位，win7-win10等）2、SoftMill软件(免费无限制) 3、二次开发(提供SDK开发包VC++2005,可扩展到762轴)（选配） 4、Mach3多功能无线手柄（选配）

◇6轴使用说明下载(把链接拷贝到浏览器回车)：http://www.lzwest.com/down/USBCNC6.pdf

◇Mach3教程下载(把链接拷贝到浏览器回车)： http://www.lzwest.com/down/Mach3.pdf

◇SoftMill使用说明下载(把链接拷贝到浏览车)：http://www.lzwest.com/down/softmill.pdf

◇6轴Mach3多功能无线手柄http://item.taobao.com/item.htm?spm=a1z10.1.w1004-1743490277.3.eRGG34&id=7636914047

型号：USBCNC6-30 (每轴输出控制脉冲频率为30KHz)

USBCNC6-250 (每轴输出控制脉冲频率为250KHz)

货运：除特殊情况，本店一律采用顺丰快递收发货

客服：15193170898，west9@126.com

网址：www.westdz.com

发票：如需开发票请说明，需另加6%的税款(机打增值税普通发票)，需提供开票信息。

[概述]

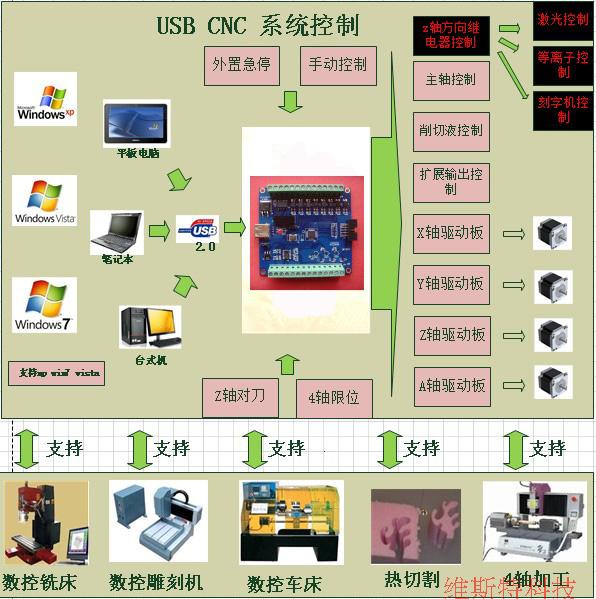

USB CNC6 是六轴的USB数控接口，它运行在 Windows系统，用于控制电脑雕刻机，数控铣床，激光/等离子/热线切割机等二/三维数控机床，USB CNC USB数控接口系列具有工作稳定，性能优良，维护性好，性价比高的特点，同时具有二次开发接口，为开发自主产权的软件系统成为可能。
[真正的工业级硬件设计，6大特性]：
1、具有硬件自检功能的USB CNC数控卡。
2、兼容ESD、EMI、EMC要求，符合IEC61000-4-2 安全防护等级标准。
3、采用光耦隔离设计：杜绝限位和继电器引发大的对控制板的干扰。
4、使用TVS器件进行接口安全保护。
5、提供定制专用USB数据线。具有较强抗干扰能力。
[特点和规格]：
◇USB CNC6是一个用于6轴数控机床控制的USB接口，其工作特征如下：
◇USB接口连接PC，适用具有USB接口的上网本，笔记本，台式机以及平板等计算机。
◇USB核心驱动程序兼容32/64位Microsoft Windows XP/Vista/7/8/10等操作系统。

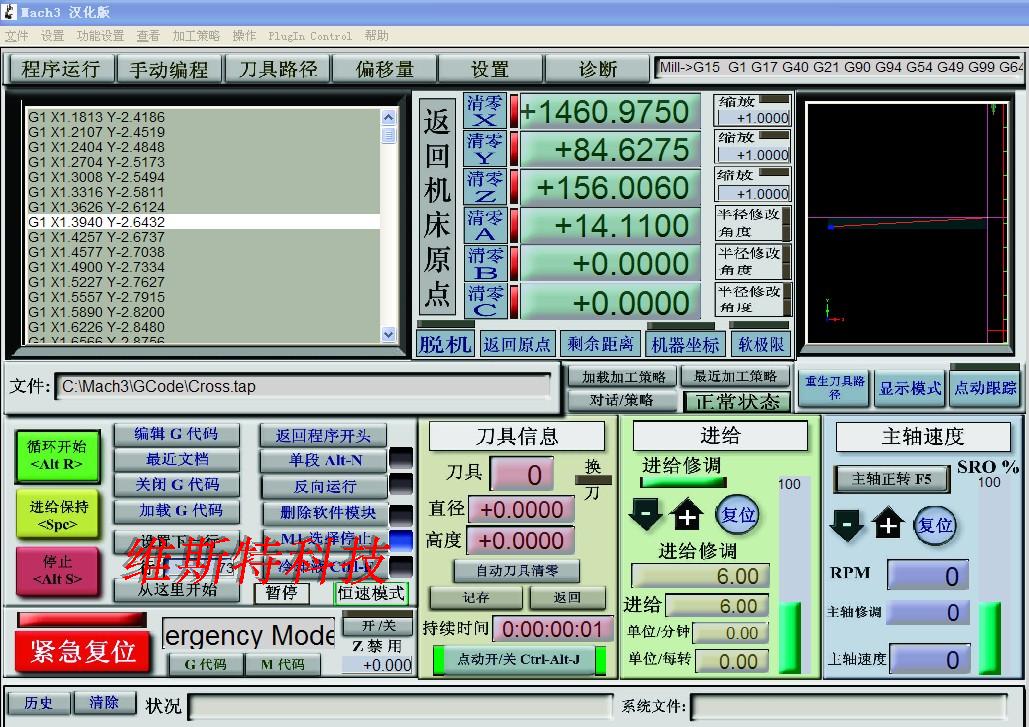

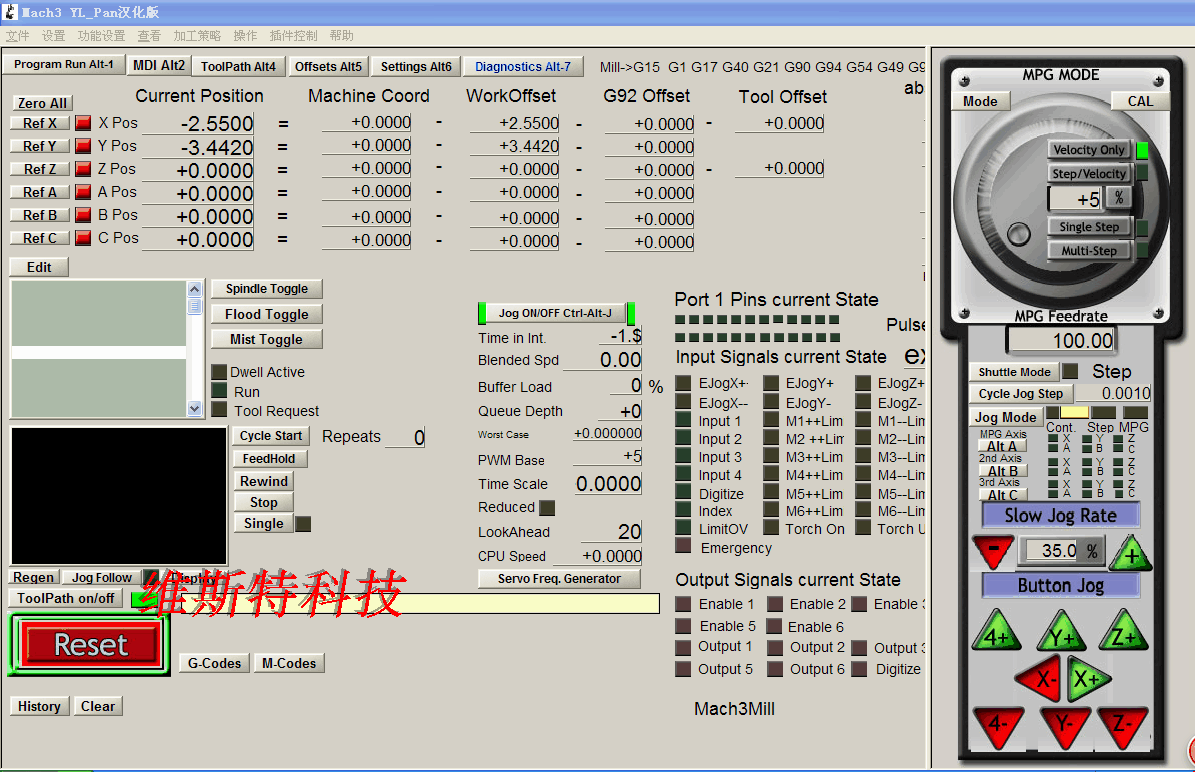

◇兼容最新版Mach3数控软件，包括3.043.066版;同时支持免费易用的SoftMill 数控软件。
◇支持多重接入,使用API扩展控制轴的数目（理论上一个计算机可以同时控制127个设备共762个轴），或者使用Windows虚拟PC/VMWARE同时运行多个Mach3，可以实现一个PC对多个数控机床的控制。
◇每轴输出控制脉冲频率为30KHZ/250KHz,支持GCode的自动执行，手动执行，点动，回零，对刀等操作。
◇6轴联动，提供稳定均匀的直线、圆弧、样条曲线插补运算和运动控制。
◇兼容市场上大部分脉冲/ 方向步进电机和伺服电机驱动器上。
◇6轴两步快速自动回零。
◇支持专业和简易对刀模块。
◇紧急停止输入（可以停止PWM1/PWM2输出）。
◇3路12位PWM输出，主PWM输出控制主轴，辅助PWM由M代码控制。
◇3路带驱动开关量输出，可直接驱动继电器或固态继电器等。
◇对刀，紧急停止，零位输入等13个开关输入
◇固件可由用户在线更新。
◇具有固件恢复功能，解决了固件更新的危险。
◇使用Cortex-M3 32位72MHZ高速ARM处理器，解决了PC系统实时性差对控制信号的影响。
◇运动/PWM脉冲全部由硬件产生，脉冲时间波动<0.1uS,解决了控制系统对电机抖动的影响。
◇高抗干扰设计，在恶劣的环境中能稳定可靠工作。
◇提供Windows下的C/C++ API，通过API构造专门的控制系统（比如通过LabView进行运动控制）。
◇一体化紧凑型设计，长×宽×高为 145×90×40

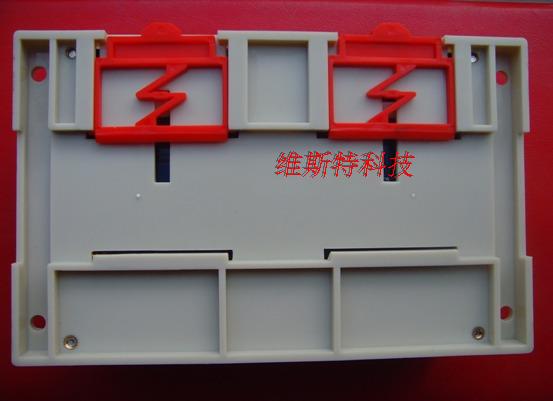

◇容易安装，使用 DIN导轨或便利的固定孔安装。
[应用范围]：
1、支持绝大部分常用的数控系统功能：镜像、平移、循环、等功能

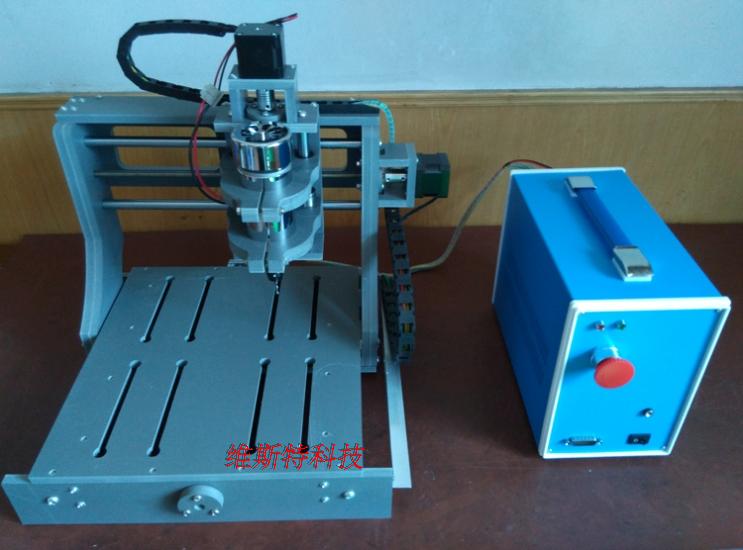

2、用于控制电脑雕刻机，数控铣床，激光/等离子/热线切割机等二/三维数控机床

[销售清单]：

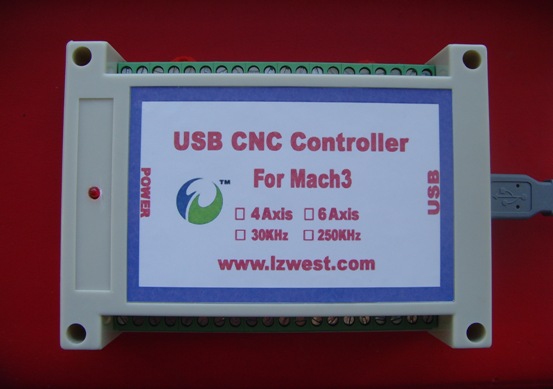

1、USB接口控制器 1台
2、高屏蔽USB连接线 1条
3、主轴控制继电器（带线）1只

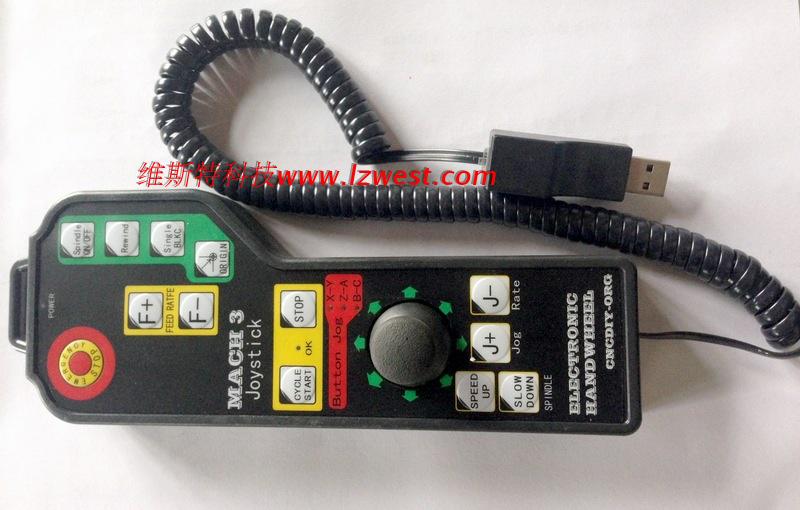

4、Mach3多功能无线手柄（选配）
5、光盘（通过邮件发送）

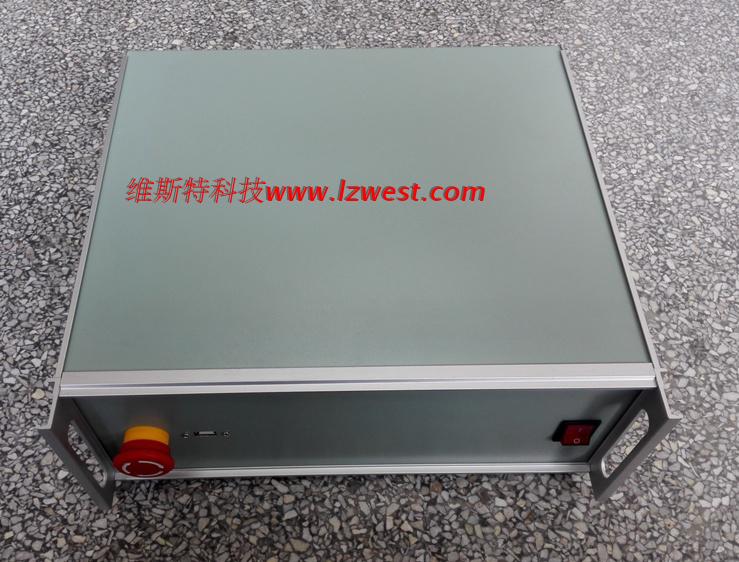

【专业定制控制柜】根据用户需要定制不同档次的控制柜。

软件支持一：数控软件SoftMill，完全免费，没有任何限制

SoftMill是一款运行于Microsoft Windows下的数控软件，通过USBCNC系列数控接口，提供对雕刻机，数控铣，激光/等离子/热线等2-6轴数控机床的运动控制，该软件具有如下特点：
• 标准RS274/NGC G-Code。
• 支持刀具半径补偿。
• 支持刀具长度补偿。
• 支持三点/四点样条曲线。
• 支持NURBS曲线。
• 可平移和旋转的坐标系统。
• 10个用户定义坐标系统。
• 先进的运动规划功能。
• 和USBCNC数控接口紧密结合，提供稳定连续的插补运算。
• 多种2/3维加工路径视图显示。
• 实时动画加工过程显示和仿真。
• 直观的坐标显示。
• 使用方便的操作界面。
• 可执行部分G-Code（块操作）。
• 独特的鼠标点动控制。
• 自动回零操作。
• 刀具偏差自动测量功能。
• 自动刀具切换控制。
• 无须额外软件费用。
